涂塑钢管6种常见连接方式

来源: 友诚管业原创 发布时间: 2020.09.05

涂塑复合钢管常见的6种连接方式

友诚管业涂塑复合钢管连接解决方案

涂塑复合钢管的连接方式非常多样,根据施工环境、钢管口径、压力以及补口方式等,常见的连接方式分为丝扣连接、沟槽卡箍连接、法兰连接、双金属连接、双密封法兰连接以及直接焊接。接下来,我们对六种常见连接方式进行分类讲解,介绍每种连接方式使用的压力范围、施工环境以及口径范围。以便于客户在钢管选型过程中,根据工程情况选择既符合压力以及密封要求又能满足工程成本要求的连接方式。

方案1:丝扣连接方式

丝扣连接涂塑钢管

适用口径:DN15-DN100

工作压力:工作压力小于1.6Mpa

安装环境:多用于明装

优点:连接方便(可现场车丝),成本较低

缺点:只适用于口径小于100mm管道。

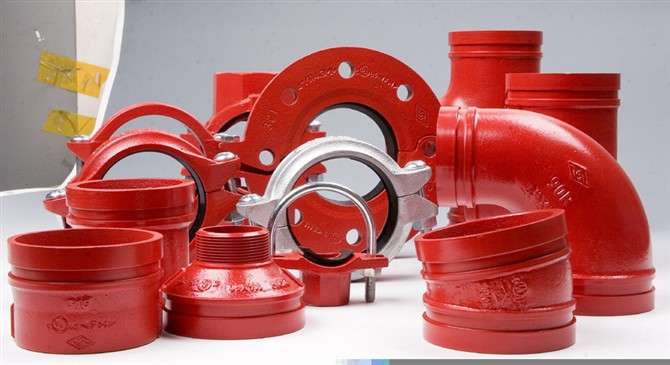

方案二:沟槽卡箍连接方式

沟槽卡箍涂塑钢管



适用口径:DN50-DN400

工作压力:工作压力小于2.5Mpa

安装环境:多用于明装

连接方法:先对钢管两端进行压槽(沟槽深约5-8mm,宽约5-10mm)处理然后再涂塑加工,施工现场直接使用卡箍连接。

优点:可现场压槽、安装方便



方案三:直接焊接连接

焊接涂塑钢管

适用口径:DN125以上

工作压力:各种压力范围

安装环境:多用于地埋

连接方式:

涂塑过程中钢管两端预留10cm,现场进行直接焊接,焊接过程会对管口附近形成破坏,焊接完对焊口周边进行防腐补口处理即可。友诚管业会为客户提供防腐补口专用环氧涂料。

优点:施工简便,密封性好,承压能力强。

缺点:接头焊接温度过高,会伤害周围涂层,需要进行补口防腐处理,且施工周期较长。


方案四:双金属焊接连接

双金属连接涂塑钢管

适用口径:DN125以上

工作压力:各种压力范围

安装环境:多用于地埋

连接方法:先在钢管两端焊接上5cm-10cm的304不锈钢衬头,然后进行涂塑加工,现场焊接不会对钢管涂层造成破坏。

优点:有效防止焊接对管端涂层的破坏。

方案五:法兰焊接连接涂塑钢管

适用口径:DN100-DN2000

工作压力:各种压力范围

安装环境:多用于明装

连接方法:涂塑前钢管两端焊接法兰,施工现场直接用螺栓安装即可。

优点:法兰种类多,适应不同施工环境、压力。

缺点:增加了法兰管件以及法兰焊接环节,成本略高。


方案六:双密封法兰焊接连接



适用口径:小于DN500

工作压力:各种压力范围

安装环境:多用于明装

适用领域:主要适用于石油、天然气输送管道

连接方法:钢管两端焊接无孔法兰,两个双密法兰中间加设阻燃垫片,然后将两个法兰进行组对焊接。

优点:双重密封性能,不破坏内防腐,承压值更高。

缺点:成本高,特定领域适用


不同的产品用途,连接方式往往会有各自的特定要求。比如消防涂塑钢管,普遍采用沟槽卡箍连接;矿用涂塑钢管,因矿井下有瓦斯等易燃易爆、施工环境狭窄等原因,普遍会采用法兰连接这种无需焊接,易于拆卸的连接方式;大口径地埋防腐钢管常使用直接焊接的连接方式。

如果您对于涂塑复合钢管连接方式有更多的问题需要澄清,欢迎随时通过以下联系方式与友诚管业取得联系,我们可以为您提供更为详尽和专业的解答,根据客户需要我们可以提供连接方式的样品以及各种连接方式相关的业绩案例,供您参考使用。
